Chemical Dosing System
Chemical Dosing System
약품주입시스템의 설계와 공급, 시운전
공정 구성
- 처리수
- 약품
01약품 저장 탱크·교반기Chemical storage tank with agitator
주입할 약품을 원액이나 희석액으로 저장하고, 물에 녹이거나 희석할 때 교반기로 고르게 섞습니다. 탱크 위에 얹은 모터와 감속기가 축 끝의 임펠러를 돌립니다. 탱크는 약품 성질에 맞는 재질로 만들고 누출에 대비해 방류벽 안에 둡니다.
주요 구성
- 탱크 본체
- 교반기(모터·감속기·임펠러)
- 수위계
- 출구 밸브
02계량 탱크Measuring tank
저장 탱크에서 약품을 정해진 양만큼 받아 두는 작은 탱크입니다. 액면계 눈금으로 받은 양과 쓴 양을 확인하고, 필요하면 여기서 물을 더해 주입 농도를 맞춥니다.
주요 구성
- 계량 탱크
- 액면계
- 투입·출구 밸브
- 받침대
03흡입 여과기·교정 컬럼Suction strainer and calibration column
정량펌프 흡입 배관에 Y형 여과기를 두어 약품 속 이물질이 펌프의 체크 밸브에 끼지 않게 합니다. 교정 컬럼은 펌프 흡입 쪽에 세운 눈금 원통입니다. 탱크 쪽 밸브를 닫고 펌프가 컬럼에서 일정 시간 빨아들인 높이를 읽어 실제 토출량을 확인합니다.
주요 구성
- Y형 여과기
- 교정 컬럼(눈금 원통)
- 차단 밸브
- 흡입 배관
04정량펌프Metering pump
정해진 양의 약품을 일정하게 밀어 보냅니다. 다이어프램식이 많고 행정 길이나 속도로 주입량을 조절합니다. 예비 펌프를 함께 두어 한 대가 멈춰도 주입이 이어지게 합니다.
주요 구성
- 다이어프램 펌프
- 흡입·토출 밸브
- 펌프 베이스
- 예비 펌프
05맥동 완충기·배압·안전 밸브Pulsation dampener, back-pressure and relief valves
다이어프램 펌프는 행정마다 끊어서 밀어 내므로 토출 흐름에 맥동이 생깁니다. 맥동 완충기는 위쪽 기체 공간이 압력 변화를 받아 흐름을 고르게 하고, 배압 밸브는 토출 압력을 일정하게 유지해 주입량이 흔들리지 않게 합니다. 배관이 막혀 압력이 오르면 안전 밸브가 열려 약품을 복귀관으로 탱크에 되돌려 보냅니다.
주요 구성
- 맥동 완충기
- 배압 밸브
- 안전 밸브
- 압력계·복귀관
06주입 노즐(인젝션 퀼)Injection quill
약품을 보일러수나 냉각수 주배관 안으로 넣는 노즐입니다. 노즐관이 배관 가운데까지 들어가 약품을 흐름 한가운데로 내보내므로 벽면 부식과 국부 농축을 막습니다. 노즐 앞에 차단 밸브와 역류 방지 밸브를 두어 주배관의 물이 약품 배관으로 거꾸로 들어오지 않게 합니다.
주요 구성
- 주입 퀼(노즐관)
- 접속 플랜지
- 차단 볼 밸브
- 역류 방지 밸브
주요 납품 실적
-

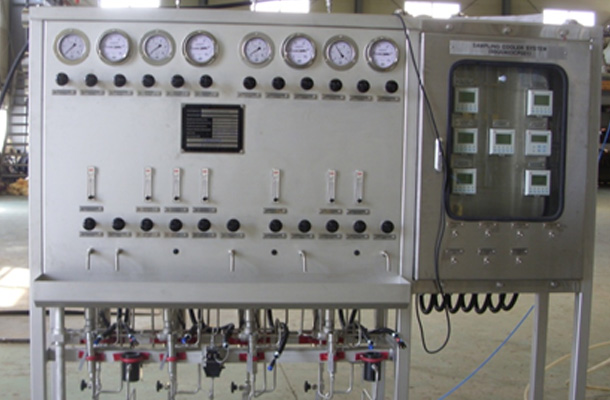

01포스코건설 -

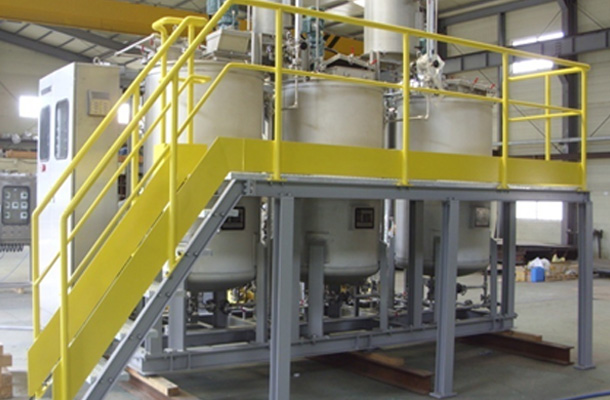

02포스코건설 -

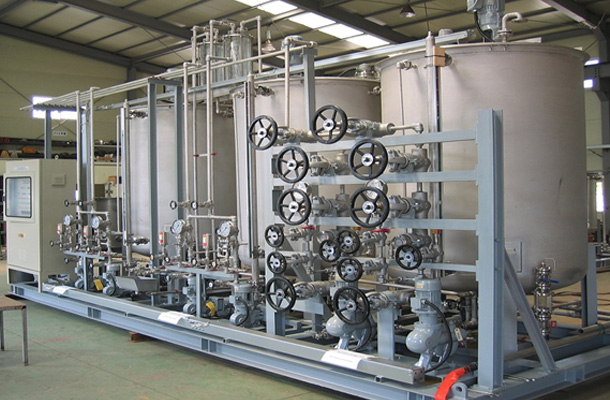

03두산중공업 -

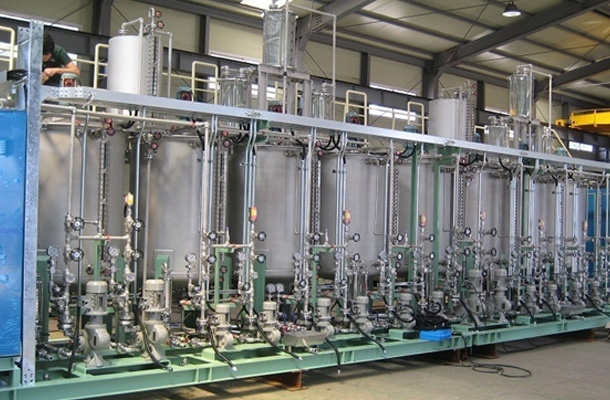

04두산중공업 -

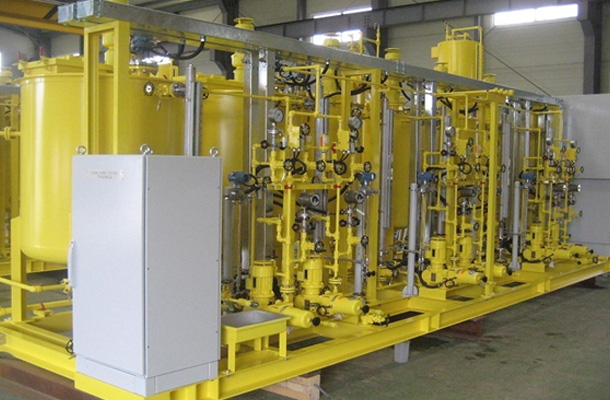

05두산중공업
약품주입 설비는 보일러수, 냉각수, 용수 계통에 수질 관리용 약품을 정해진 양만큼 주입합니다. 약품 저장 탱크와 정량 주입 펌프를 중심으로 구성합니다.
주요 납품처는 두산중공업(현 두산에너빌리티)이 수행한 국내외 발전소입니다. 신한울 원자력발전소(2011년), 아랍에미리트 바라카 원자력발전소 1~4호기(2012년), 베트남 몽즈엉 2 석탄화력발전소(2012년)에 약품주입 설비를 납품했습니다. BHI가 발주한 FINEX 2공장(2009년)과 3공장(2016년)에는 약품주입 설비와 샘플링 설비를 공급했습니다.
