폐수재이용
Wastewater Reuse
공장 폐수를 막여과와 RO로 처리해 공업용수로 재이용
공정 구성
- 처리 중
- 처리수
- 농축수·폐수
01폐수 집수조Wastewater collection tank
공정에서 나온 폐수를 모아 수량과 수질의 변동을 고르게 합니다. 수중펌프로 뒤 공정에 일정하게 보냅니다.
주요 구성
- 콘크리트 수조
- 수중펌프
- 점검구
- 수위계
02UF 막모듈UF membrane modules
미세한 구멍이 있는 중공사막으로 부유물, 세균, 콜로이드를 걸러 냅니다. 주기적으로 역세척하고 필요하면 약품으로 세정합니다. 역세 배수는 따로 모아 처리합니다.
주요 구성
- UF 막모듈
- 상·하부 헤더
- 랙 프레임
- 자동 밸브
03활성탄여과기(ACF)Activated carbon filter (ACF)
UF 처리수에 남은 유기물, 색도, 잔류 염소를 흡착해 제거합니다. 뒤 단 RO 막의 오염과 염소에 의한 손상을 줄입니다.
주요 구성
- 압력용기
- 활성탄층
- 유입 분배기
- 하부 집수장치
04역세 탱크·펌프Backwash tank and pump
여과한 물을 모아 두었다가 일부는 UF 막을 거꾸로 씻는 역세척에 쓰고 나머지는 RO로 보냅니다. 역세 펌프가 막 모듈 쪽으로 반대 방향 흐름을 보냅니다.
주요 구성
- 역세 탱크
- 역세 펌프
- 토출 배관·밸브
- 수위계
05ROReverse osmosis
전처리를 거친 물의 용존 염류와 남은 유기물을 역삼투 막으로 제거해 공업용수 수질을 맞춥니다. 농축수는 따로 배출해 처리합니다.
주요 구성
- 압력용기
- RO 막 엘리먼트
- 고압펌프
- 헤더 배관
06처리수 탱크Treated water tank
재이용수를 모아 두었다가 공업용수 계통으로 보냅니다. 수위계로 수위를 감시하며 공급량을 맞춥니다.
주요 구성
- 저장 탱크
- 수위계
- 출구 배관·밸브
- 넘침관
주요 납품 실적
-

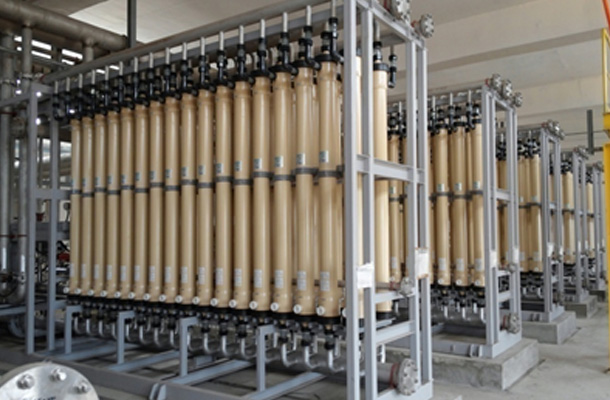

01포스코건설 · 12,000 m³/day · 공업용수 -

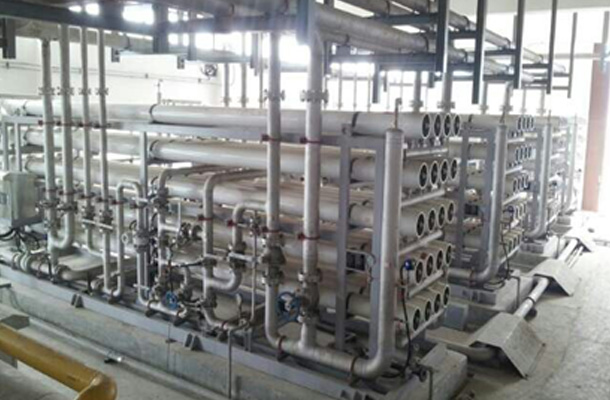

02포스코건설 · 8,400 m³/day · 공업용수 -

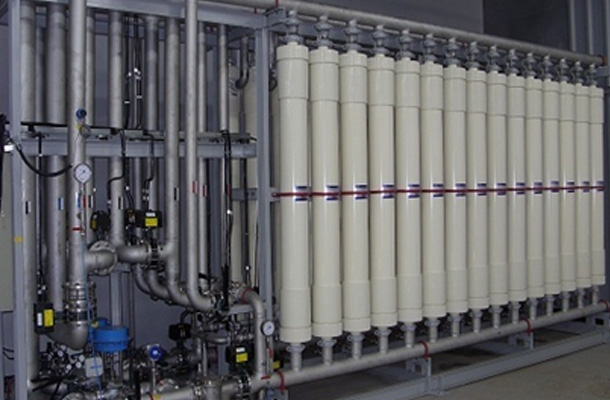

03코오롱(구미) · 4,800 m³/day · 공업용수
폐수재이용 설비는 공장에서 나온 폐수를 처리해 공업용수로 다시 쓸 수 있게 합니다. 모래여과, 활성탄 여과, MF·UF 막여과, RO 공정을 거쳐 공정에 다시 보낼 수 있는 수질로 만듭니다.
인도네시아 최종 폐수처리 설비(포스코건설(현 포스코이앤씨) 발주, 2012년)는 처리 용량 8,400 m³/day 규모의 폐수처리·재이용 설비입니다. 국내에서는 삼성정밀코닝 천안 공장의 폐수 회수 설비(2010년, 1,290 m³/day)와 포항산업과학연구원의 폐수재이용 설비(2018년, 320 m³/day)를 납품했습니다.
