해수담수화
Desalination
해수의 염분을 RO(역삼투) 막으로 제거해 공업용수와 음용수를 생산합니다.
공정 구성
- 원수·해수
- 처리 중
- 처리수
- 농축수·폐수
- 약품
01취수 스크린Intake screen
바닷물 취수구에서 부유물, 해양 생물, 큰 이물질을 걸러 냅니다. 회전하는 스크린 망이 걸린 이물질을 들어 올리고 세척수로 털어 협잡물 트로프로 보냅니다. 뒤 단의 펌프와 여과기를 보호하는 첫 단계입니다.
주요 구성
- 스크린 망(밴드)
- 구동 모터·감속기
- 세척수 헤더·노즐
- 협잡물 트로프
02응집제 주입Coagulant dosing
여과 전에 응집제를 원수에 정량 주입해 미세한 입자를 뭉치게 합니다. 뭉친 입자는 뒤 단 여과기에서 쉽게 걸러집니다. 약품 탱크와 정량펌프를 한 스키드에 묶어 공급합니다.
주요 구성
- 약품 탱크
- 정량펌프
- 토출 배관·밸브
- 제어반
03DAF(선택)DAF (optional)
원수에 조류, 유분, 미세 부유물이 많을 때 여과 앞에 둡니다. 공기를 녹인 물을 원수에 섞으면 미세한 기포가 플록에 붙어 떠오르고, 수면에 모인 부상 슬러지는 스키머로 걷어 냅니다. 원수 수질에 따라 넣거나 뺍니다.
주요 구성
- 부상 수조
- 공기 포화기
- 재순환 펌프
- 스키머·슬러지 홈통
04이중여과기(DMF)Dual media filter (DMF)
무연탄과 모래 두 층의 여재로 탁도와 부유물을 걸러 UF와 RO 막에 들어갈 물을 만듭니다. 여러 기를 나란히 두고, 압력 차이가 커지면 한 기씩 역세척해 쌓인 오염물을 제거합니다.
주요 구성
- 압력용기
- 유입 분배기
- 여재층(무연탄·모래)
- 하부 집수장치
05UFUF

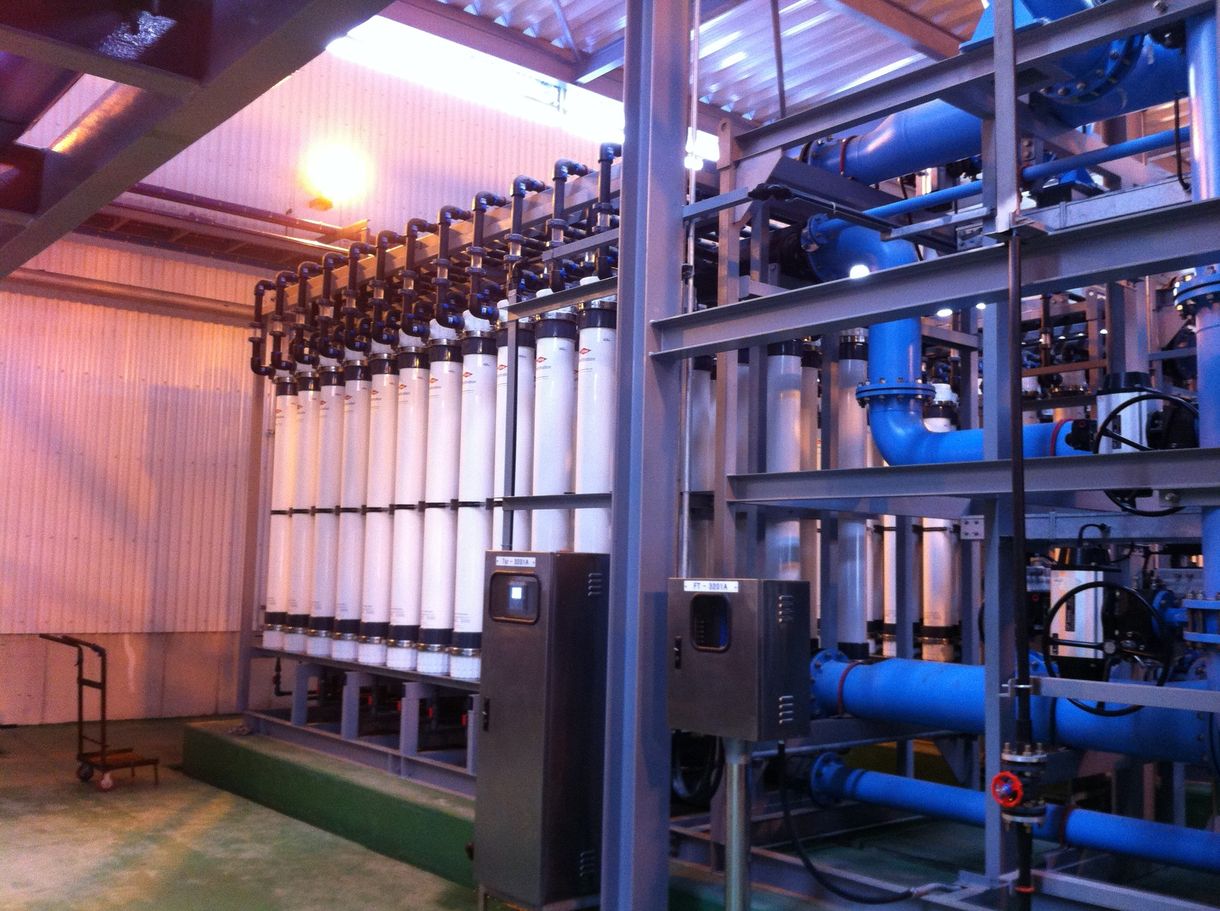

미세한 구멍이 있는 중공사막으로 여과수에 남은 미세 입자, 콜로이드, 세균을 걸러 RO 막의 오염을 줄입니다. 주기적으로 역세척하고 필요하면 약품으로 세정합니다.
주요 구성
- UF 막모듈
- 상·하부 헤더
- 랙 프레임
- 자동 밸브
06카트리지 필터Cartridge filter
고압펌프와 RO 막 바로 앞에서 남은 미세 입자를 마지막으로 걸러 냅니다. 하우징 안에 교체식 필터 카트리지가 여러 개 들어 있습니다. 입구와 출구의 압력 차이가 커지면 카트리지를 교체합니다.
주요 구성
- 하우징
- 필터 카트리지
- 볼트 체결 덮개
- 차압계
07고압펌프High-pressure pump
전처리된 물을 해수의 삼투압보다 높은 압력으로 올려 SWRO 압력용기로 보냅니다. 해수담수화 설비에서 전력을 가장 많이 쓰는 설비입니다. 토출 쪽 압력계와 밸브로 운전 압력을 관리합니다.
주요 구성
- 다단 원심펌프
- 전동기
- 커플링
- 공통 베이스
08SWROSWRO

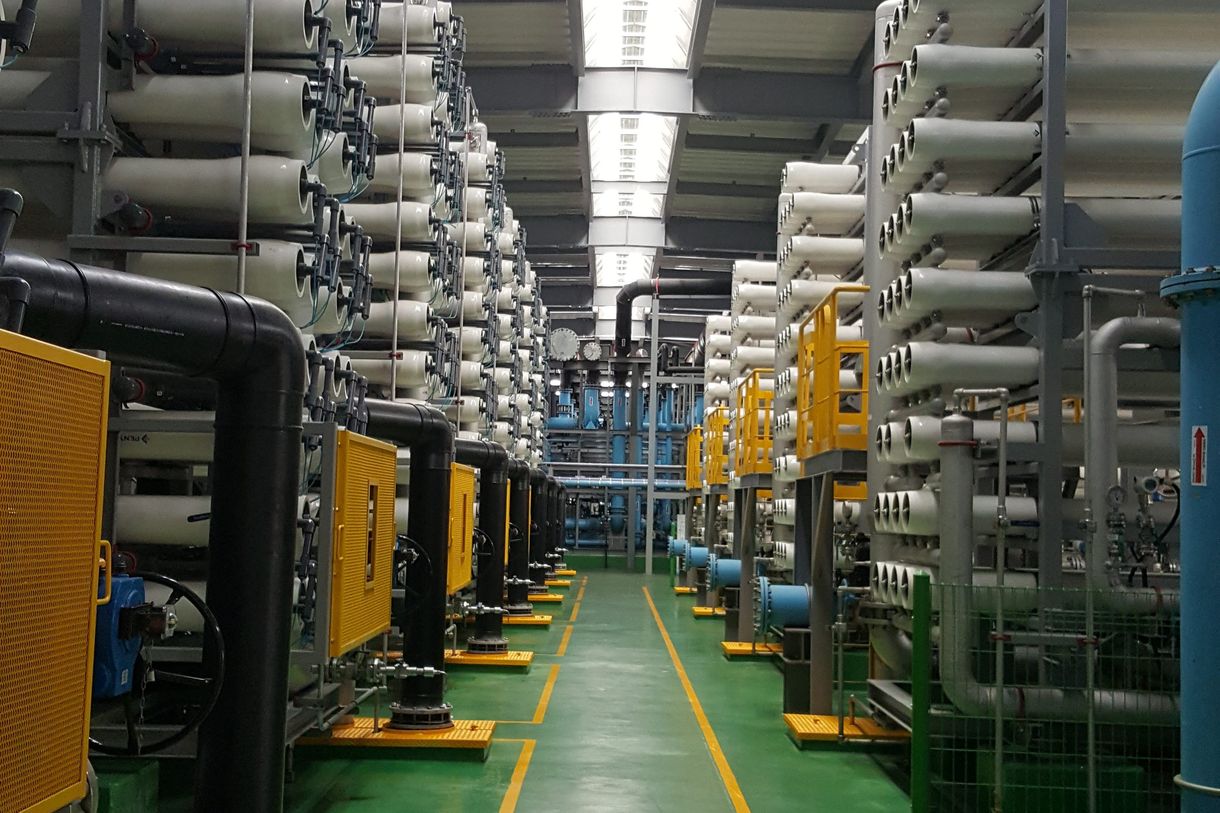

압력용기 안의 역삼투 막이 물은 통과시키고 염분은 걸러 냅니다. 막을 통과한 처리수와 남은 농축수로 나뉘어 나옵니다. 압력용기를 여러 단으로 쌓은 랙에 급수·처리수·농축수 헤더를 연결해 운전합니다.
주요 구성
- 압력용기
- RO 막 엘리먼트
- 급수·농축수 헤더
- 랙 프레임
09에너지 회수 장치(ERD)Energy recovery device (ERD)
SWRO에서 나오는 고압 농축수의 압력을 들어오는 급수에 옮겨 고압펌프의 부담을 줄입니다. 압력교환기형은 회전자 안에서 농축수와 급수가 직접 압력을 주고받습니다. 압력을 받은 급수는 부스터 펌프를 거쳐 고압 쪽에 합류합니다.
주요 구성
- 압력교환기
- 고압·저압 매니폴드
- 부스터 펌프
- 지지 프레임
102차 BWRO2nd-pass BWRO
1차 SWRO 처리수를 한 번 더 역삼투로 처리해 붕소와 남은 염분을 낮춥니다. 1차보다 낮은 압력에서 운전하는 기수용 막을 씁니다. 보일러 보급수처럼 높은 수질이 필요할 때 둡니다.
주요 구성
- 압력용기
- BWRO 막 엘리먼트
- 공급 펌프
- 헤더 배관
11처리수 저장조Product water tank
생산한 처리수를 모아 두었다가 사용처로 보냅니다. 생산량과 사용량의 차이를 흡수하고 수위계로 수위를 감시합니다. 필요하면 pH 조정이나 소독 약품을 이 앞에서 주입합니다.
주요 구성
- 저장 탱크
- 수위계
- 맨홀·사다리
- 넘침관
주요 납품 실적
-

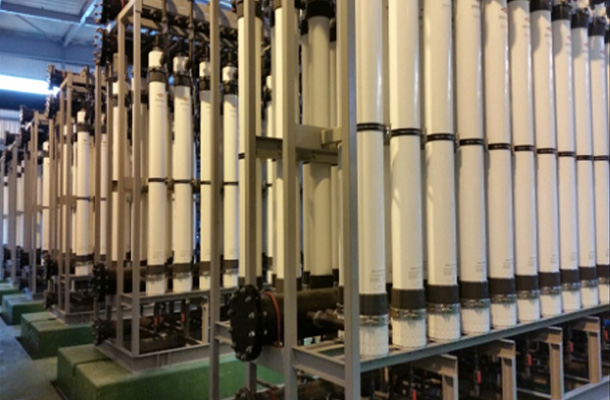

01포스코건설 · 68,000 m³/day · 공업용수 -

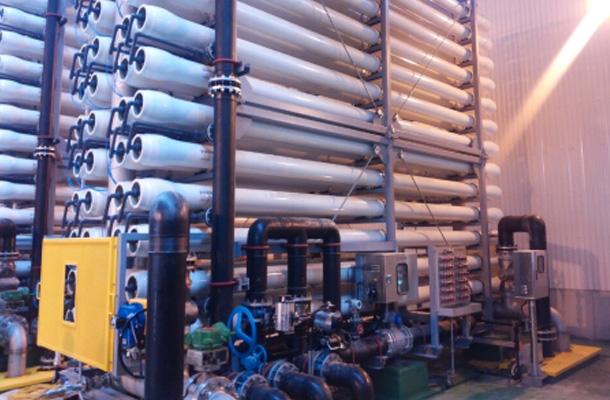

02포스코건설 · 36,000 m³/day · 공업용수 -

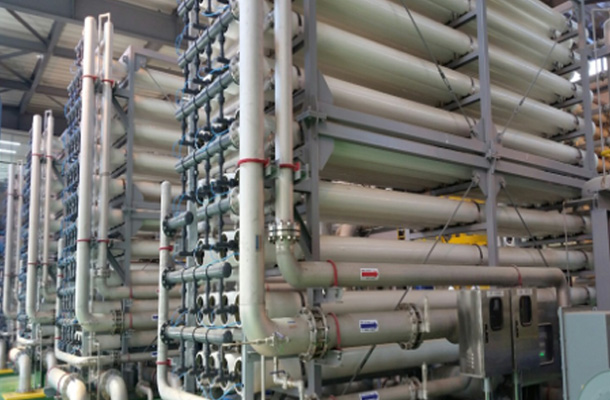

03포스코건설 · 32,000 m³/day · 공업용수 -

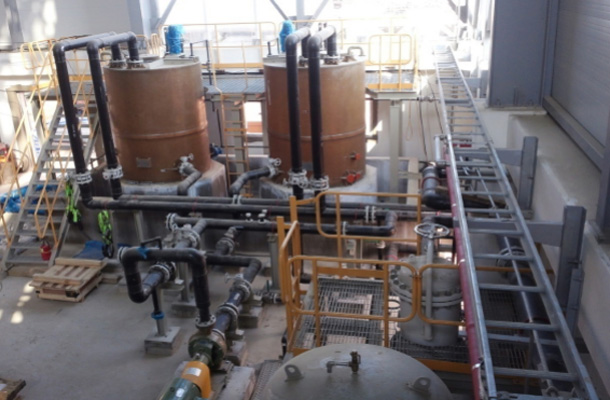

04두산중공업 · 20,000 m³/day · 음용수 -

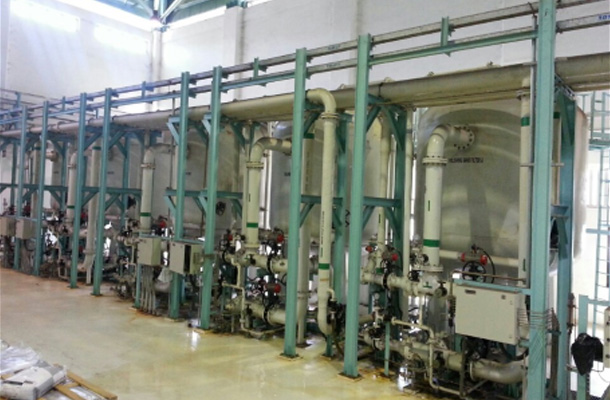

05두산중공업 · 2,800 m³/day · 보일러 보급수 -
-
해수담수화 설비는 바닷물에서 염분을 제거해 공업용수, 음용수, 보일러 보급수를 생산합니다. UF나 DMF(이중여과기)로 부유물과 미세 입자를 거른 뒤 SWRO(해수용 역삼투) 막으로 염분을 제거하고, 요구 수질에 따라 BWRO(기수용 역삼투)나 이온교환으로 한 번 더 처리합니다.
광양 해수담수화 플랜트(포스코건설(현 포스코이앤씨) 발주, 2013년)에는 UF, SWRO, BWRO 공정을 적용했으며, 처리 용량은 32,000 m³/day입니다. 해외에서는 인도네시아 찌레본 석탄화력발전소(두산중공업(현 두산에너빌리티) 발주, 2011년)에 DMF, SWRO, BWRO, MBE로 이어지는 용수 설비를 납품했습니다.
