05 / 05
파일럿
Pilot Plant
현장 상황에 가장 적합한 운전 조건을 탐색하기 위한 파일럿 설비의 설치 및 운영
공정 구성
- 원수·해수
- 처리 중
- 처리수
- 농축수·폐수
01원수 탱크Feed tank
현장 원수를 받아 두었다가 파일럿 설비에 일정하게 공급합니다. 컨테이너 밖에 두고 공급 배관으로 연결합니다.
주요 구성
- 원수 탱크
- 공급 배관
- 수위계
02전처리(UF)Pretreatment (UF)
본 설비와 같은 형식의 UF 막으로 원수의 부유물과 콜로이드를 걸러 시험 공정에 보냅니다. 운전 압력 변화와 역세 주기를 기록해 본 설비의 전처리 설계에 씁니다.
주요 구성
- UF 막모듈
- 역세 배관
- 자동 밸브
03시험 공정(RO·NF·PRO 등)Test process (RO, NF, PRO, etc.)
고객 원수로 공정 조합과 운전 조건을 검증하는 핵심 단계입니다. 목적에 따라 RO, NF, PRO(압력지연삼투) 같은 막 공정을 바꿔 달아 처리수 수질, 회수율, 막 오염 경향을 시험합니다. 이 결과로 본 설비의 공정 구성, 막 수량, 운전 조건을 정합니다.
주요 구성
- 압력용기
- 막 엘리먼트(RO·NF·PRO)
- 고압펌프
- 압력·유량 계측기
04처리수·농축수 배출Product and brine outlet
처리수와 농축수를 각각 유량계와 수질 계측기를 거쳐 컨테이너 밖으로 내보냅니다. 측정값은 시험 기록으로 남깁니다.
주요 구성
- 처리수 배관
- 농축수 배관
- 유량계
- 수질 계측기
05컨테이너·제어반Container and control panel
고객 원수로 공정 조합과 운전 조건을 검증하는 이동식 설비입니다. 모든 설비를 컨테이너 하나에 넣어 운반과 현장 설치를 쉽게 하고, 제어반이 펌프와 밸브를 운전하며 운전 데이터를 기록합니다.
주요 구성
- 컨테이너
- 제어반
- 계측기
- 조명·환기
주요 납품 실적
-

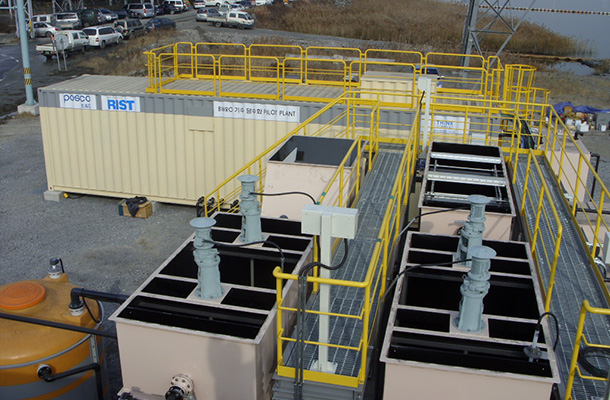

01광양 동호안 폐수재이용 설비 · 포스코건설 -

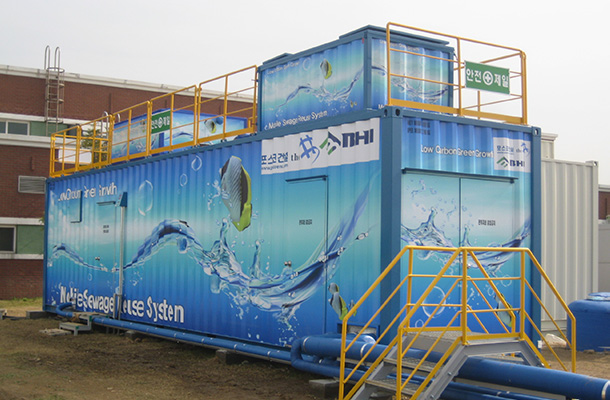

02안산 폐수재이용 설비 · 포스코건설 -

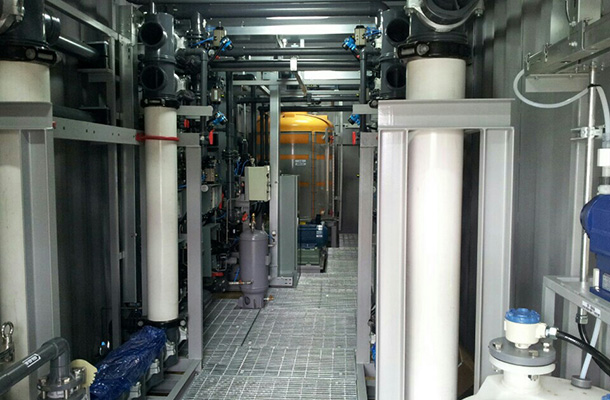

03SW CNT 설비 · 현대건설
파일럿 플랜트는 본 설비를 설계하기 전에 현장 원수로 공정을 시험하는 소규모 설비입니다. 시험 결과를 근거로 본 설비의 공정과 용량을 정합니다.
GS건설에 납품한 SWRO-PRO 파일럿 플랜트(2014년, 2016년, 216 m³/day)에는 UF, SWRO, PRO(압력지연삼투) 공정을 적용했습니다. 현대건설 CNT 플랜트(2014년, 210 m³/day), 한화건설 SWRO 파일럿 플랜트(2017년, 120 m³/day), 사우디아라비아 DTRI UF/RO 파일럿 플랜트(두산중공업 발주, 2016년, 100 m³/day)도 수행했습니다.
