여과, 이온교환, RO 공정으로 보일러 보급수와 공업용수를 생산하고, 공장·발전소 폐수를 처리합니다.
공정 구성
용수처리 공정
- 원수·해수
- 처리 중
- 처리수
- 농축수·폐수
- 약품
01원수 탱크Raw water tank
공급받은 원수를 저장해 뒤 공정에 일정한 유량으로 보냅니다. 수위에 따라 공급 펌프를 운전하거나 멈춥니다.
주요 구성
- 저장 탱크
- 수위계
- 출구 배관·밸브
- 넘침관
02자동역세필터Auto backwash filter
원수 속 모래, 이물질 같은 굵은 입자를 스크린 망으로 걸러 뒤 단 UF 막을 보호합니다. 망 앞뒤의 압력 차이가 커지면 운전을 멈추지 않고 스스로 역세척해 걸린 이물질을 배출합니다.
주요 구성
- 필터 하우징
- 스크린 엘리먼트
- 역세 밸브
- 차압계
03UFUF
중공사막으로 자동역세필터를 거친 물의 미세 입자와 콜로이드를 걸러 뒤 단의 이온교환 수지를 보호합니다. 주기적으로 역세척하고 필요하면 약품으로 세정합니다.
주요 구성
- UF 막모듈
- 상·하부 헤더
- 랙 프레임
- 자동 밸브
04양이온탑Cation exchanger
수소형 양이온 교환 수지가 칼슘, 마그네슘, 나트륨 같은 양이온을 수소 이온으로 바꿉니다. 처리수에 생긴 탄산은 뒤 단 탈기탑에서 제거합니다. 수지가 포화되면 산으로 재생합니다.
주요 구성
- 압력용기(고무 라이닝)
- 양이온 교환 수지
- 상·하부 분배기
- 밸브 네스트
05탈기탑Degasifier
양이온탑 처리수를 탑 위에서 흘려 내리고 아래에서 공기를 불어 넣어 녹아 있는 이산화탄소를 날려 보냅니다. 음이온탑이 처리할 이온을 줄여 재생 약품 사용량을 낮춥니다.
주요 구성
- 탑 몸체
- 충전물
- 살수 분배기
- 송풍기
06음이온탑Anion exchanger
수산화형 음이온 교환 수지가 염화물, 황산염, 규산 같은 음이온을 수산 이온으로 바꿉니다. 양이온탑에서 나온 수소 이온과 합쳐져 물이 됩니다. 수지가 포화되면 가성소다로 재생합니다.
주요 구성
- 압력용기
- 음이온 교환 수지
- 상·하부 분배기
- 밸브 네스트
07혼상탑(MBE)Mixed-bed exchanger (MBE)
양이온 수지와 음이온 수지를 한 탑에 섞어 채워 남은 이온을 마지막으로 제거합니다. 재생할 때는 역세척으로 두 수지를 비중 차이로 나눈 뒤 각각 산과 가성소다로 재생합니다.
주요 구성
- 압력용기
- 혼합 수지층
- 중간 집수장치
- 사이트글라스
08재생 약품 탱크(산·가성소다)Regenerant tanks (acid, caustic)
이온교환 수지 재생에 쓰는 산과 가성소다를 저장합니다. 누출에 대비해 방류벽 안에 두고 탱크 재질은 약품에 맞춰 고릅니다.
주요 구성
- 약품 탱크
- 방류벽
- 수위계
- 재생 이젝터
09순수 저장조Demineralized water tank
이온교환을 거친 순수를 저장해 보일러 보급수 등으로 보냅니다. 공기 중 이산화탄소가 녹아드는 것을 막기 위해 통기구에 흡수 장치를 달기도 합니다.
주요 구성
- 저장 탱크
- 수위계
- 통기구
- 출구 배관·밸브
폐수처리 공정
- 처리 중
- 처리수
- 농축수·폐수
01유량조정조Equalization tank
공장에서 나오는 폐수를 모아 유량과 수질의 변동을 고르게 합니다. 뒤 공정에 일정한 유량을 보내 처리 효율을 안정시킵니다.
주요 구성
- 콘크리트 수조
- 수중펌프
- 교반 장치
- 수위계
02응집·중화조Coagulation and neutralization tank
산이나 알칼리로 pH를 맞추고 응집제를 넣어 저어 미세한 입자와 중금속을 플록으로 뭉치게 합니다. 뭉친 플록은 다음 침전조에서 가라앉힙니다.
주요 구성
- 반응조
- 교반기
- pH 계측기
- 약품 주입 배관
03침전조Clarifier
플록을 가라앉혀 맑은 상징수와 슬러지로 나눕니다. 경사판을 넣어 침전 면적을 넓히고, 바닥에 모인 슬러지는 뽑아 탈수 설비로 보냅니다.
주요 구성
- 침전조
- 경사판
- 월류 홈통
- 슬러지 배출관
04생물반응조(폭기조)Bioreactor (aeration tank)
바닥의 산기관으로 공기를 불어 넣어 미생물이 폐수 속 유기물을 분해하게 합니다. 송풍기가 공기를 공급하고, 늘어난 미생물은 잉여 슬러지로 뽑아 냅니다.
주요 구성
- 콘크리트 반응조
- 산기관
- 송풍기
- 공기 배관

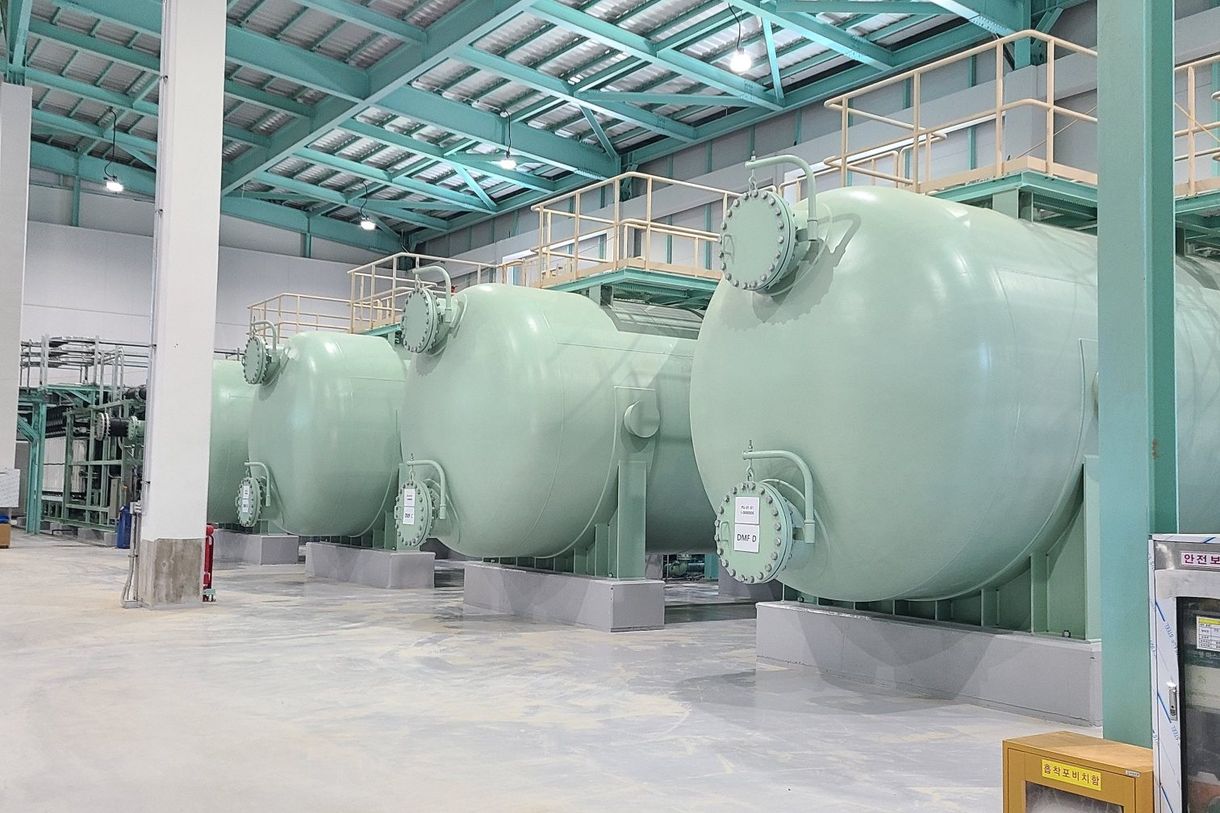

05샌드필터Sand filter
생물 처리와 침전을 거친 물에 남은 부유물과 탁도를 무연탄과 모래 여재층으로 걸러 냅니다. 2기를 두고, 압력 차이가 커지면 교대로 역세척합니다.
주요 구성
- 압력용기 2기
- 유입 분배기
- 여재층(무연탄·모래)
- 하부 집수장치
06활성탄여과기(ACF)Activated carbon filter (ACF)
샌드필터 여과수에 남은 유기물, 색도, 냄새를 활성탄에 흡착해 제거합니다. 방류 기준이나 재이용 수질에 맞추는 마지막 여과 단계로, 2기를 두어 교대로 운전합니다.
주요 구성
- 압력용기 2기
- 활성탄층
- 유입 분배기
- 하부 집수장치
07방류·재이용Discharge and reuse
처리수를 모아 두었다가 방류하거나 공정용수로 다시 씁니다. 방류 전에 수질을 측정해 기록합니다.
주요 구성
- 처리수 탱크
- 수위계
- 수질 계측기
- 방류 배관
주요 납품 실적
-

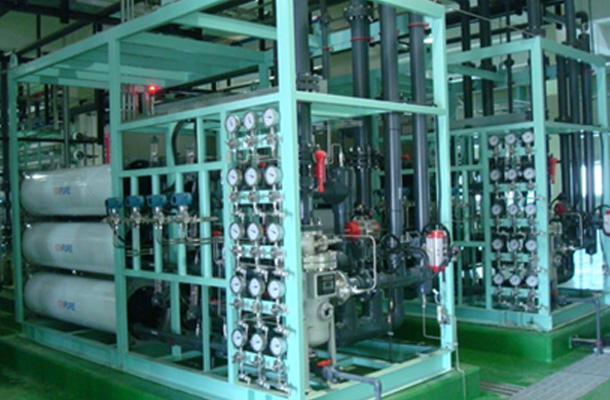

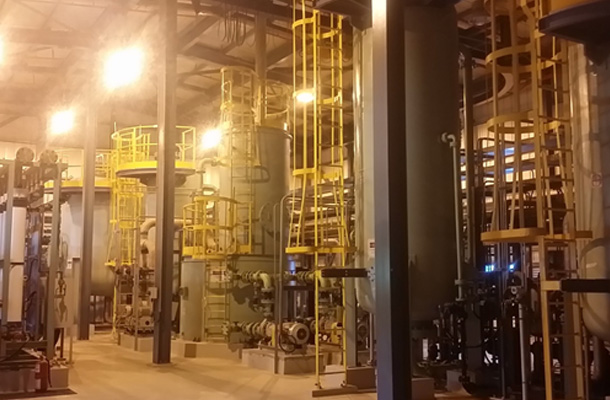

01대림산업 · 2,200 m³/day · 보일러 보급수 -

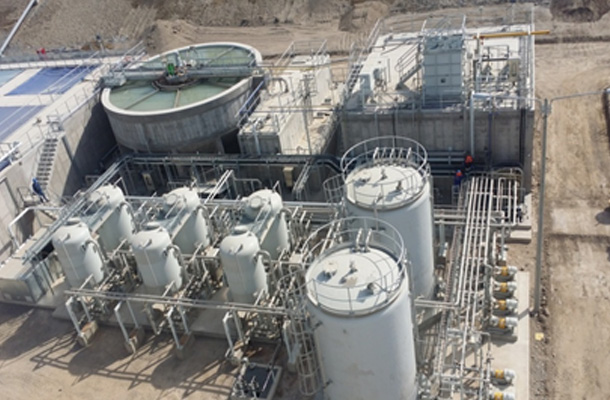

02포스코건설 · 960 m³/day · 보일러 보급수 -

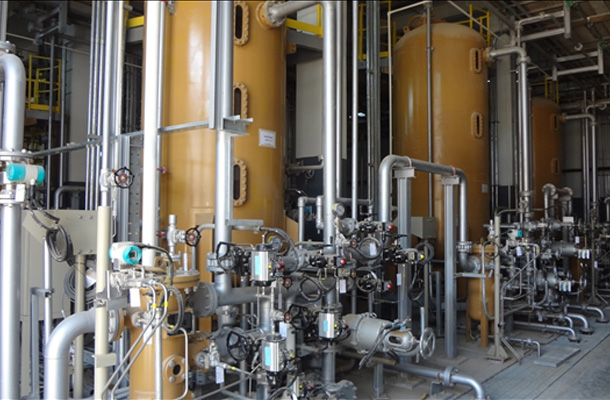

03두산중공업 · 5,760 m³/day · 보일러 보급수 -

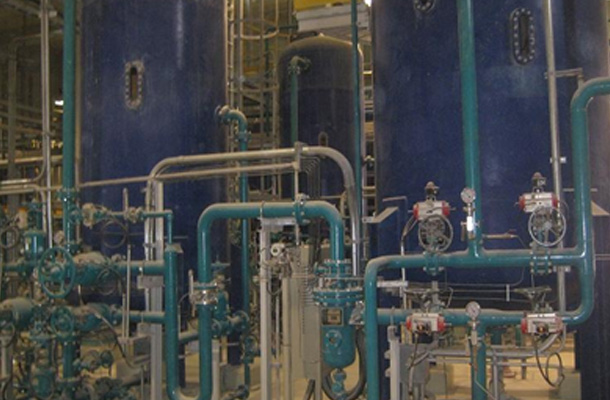

04두산중공업 · 4,320 m³/day · 보일러 보급수 -

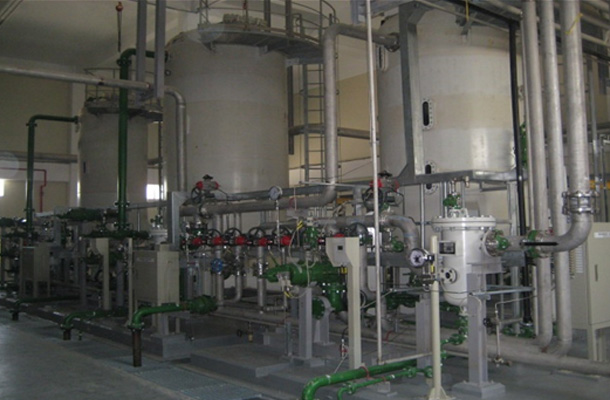

05두산중공업 · 4,800 m³/day · 보일러 보급수 -

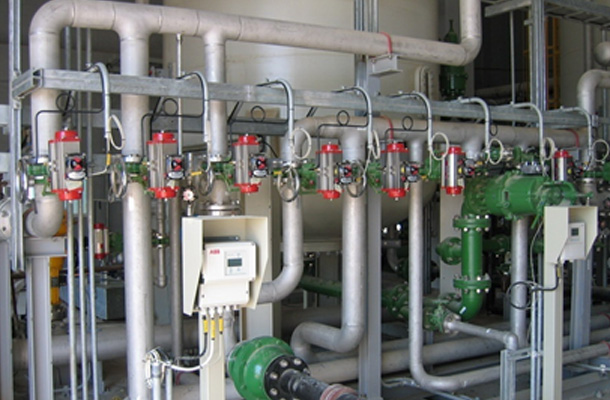

06두산중공업 · 5,280 m³/day · 보일러 보급수 -

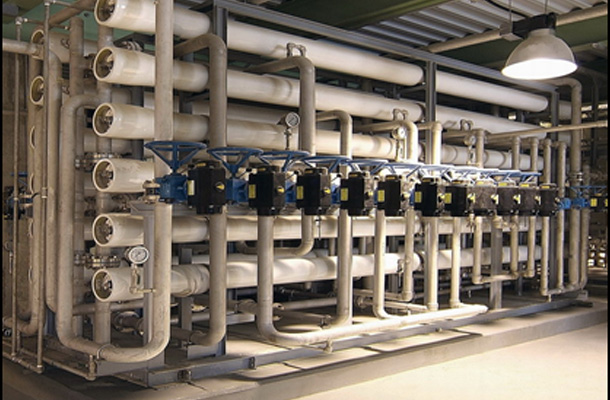

07두산중공업 · 1,152 m³/day · 보일러 보급수 -

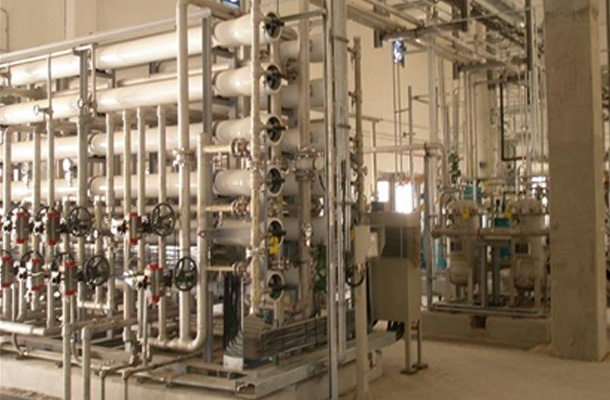

08두산중공업 · 1,152 m³/day · 보일러 보급수 -

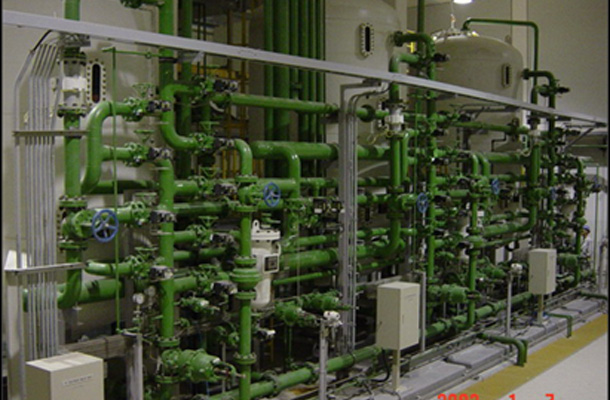

09두산중공업 · 7,200 m³/day · 보일러 보급수 -

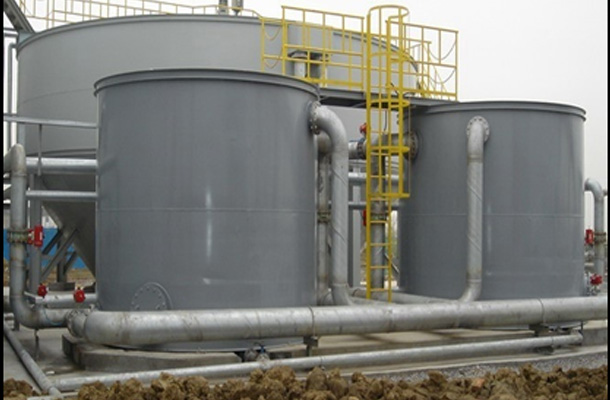

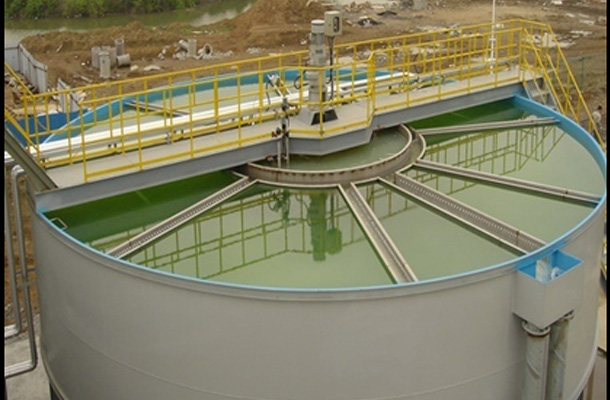

10코오롱건설 · 3,600 m³/day · 공업용수 -
11코오롱건설 · 3,600 m³/day · 공업용수 -
12대림산업 · 5,300 m³/day · 보일러 보급수 -

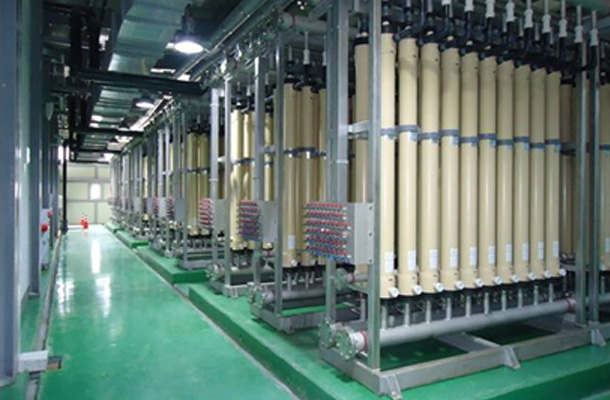

13ITT Water & Waste Water Korea · 27,000 m³/day · 음용수 -
-
-

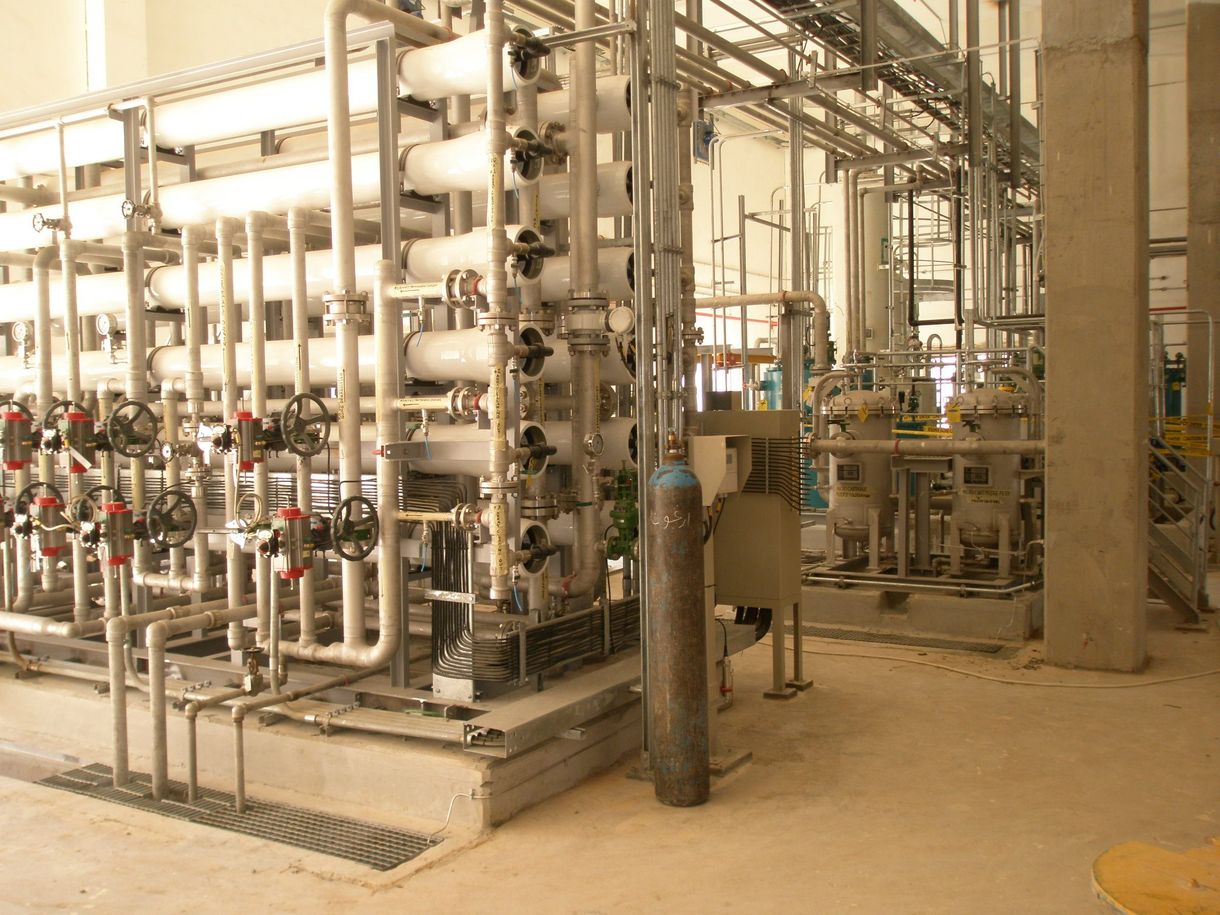

수폐수처리 설비는 발전소와 산업 플랜트에서 쓰는 보일러 보급수, 공업용수, 음용수를 생산하고, 공장과 발전소에서 나온 폐수를 처리합니다. 원수 수질과 요구 수질에 맞춰 모래여과, ACF(활성탄 여과기), 이온교환(양이온탑, 탈기탑, 음이온탑, MBE), RO, EDI 공정을 조합합니다.

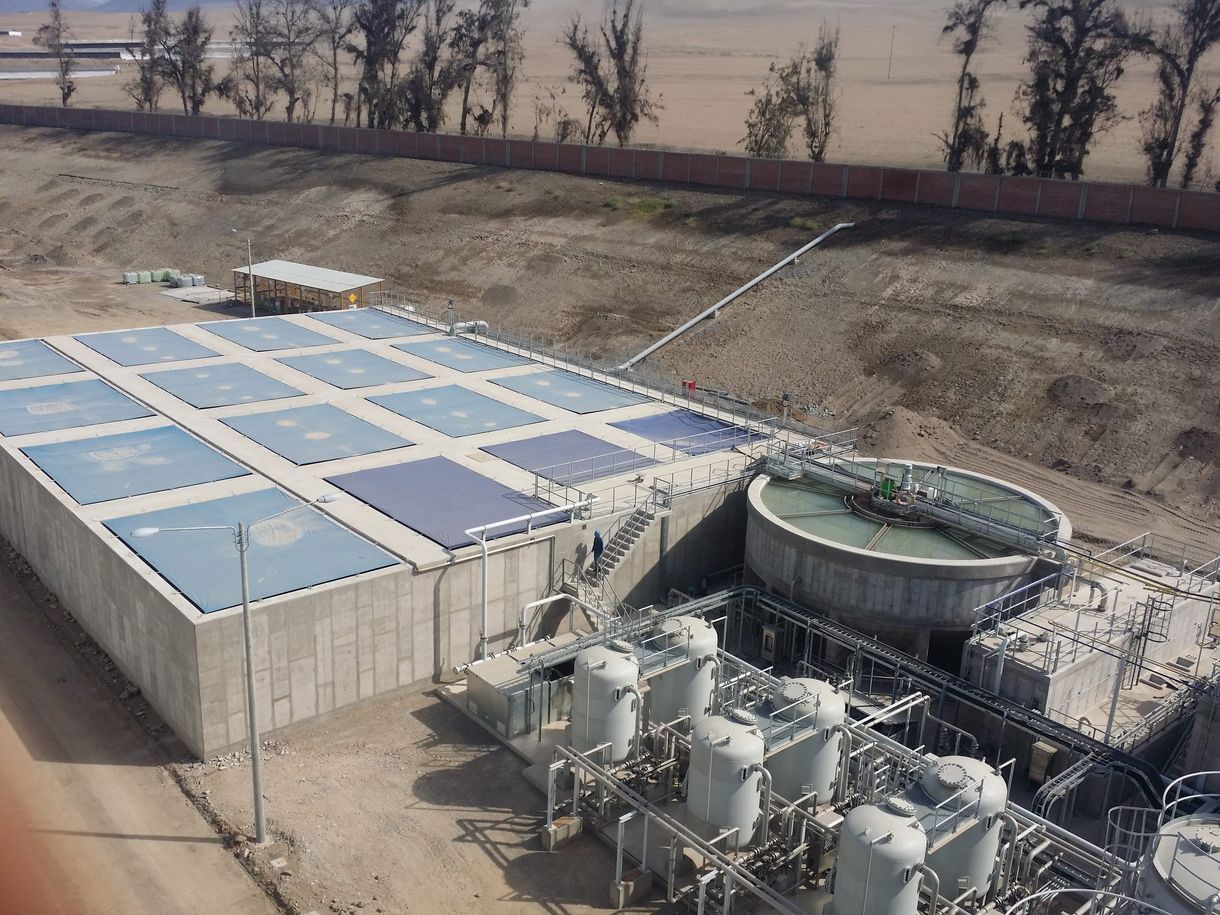

폐수처리 설비는 삼성화인케미칼(2003년, 1,100 m³/day), 코오롱건설(2003년, 1,200 m³/day), 해태제과 하양 공장(2004년, 600 m³/day) 등 국내 산업 플랜트에 납품했습니다. 해외 발전소에는 알카트라나 발전소(LOTTE ENGINEERING 발주, 2010년)에 폐수처리 설비를, 푸에르토 브라보 발전소(포스코건설 발주, 2014년, 960 m³/day)에 침전조, DMF, ACF, RO, EDI로 구성한 용수·폐수처리 설비를 납품했습니다.
해외 발전소에는 두산중공업(현 두산에너빌리티) 발주로 보일러 보급수용 탈염수 설비를 납품했습니다. 아랍에미리트 푸자이라 담수·발전 플랜트(2001년, 7,200 m³/day), 오만 소하르 발전·담수 플랜트(2005년, 5,280 m³/day), 카타르 카타룸 복합화력발전소(2008년, 4,320 m³/day)가 대표적입니다. 국내에서는 무주·금산 정수장에 처리 용량 27,000 m³/day의 MF 설비를 납품했습니다(ITT Water & Waste Water Korea 발주, 2011년).
